Chapter 1-3 UI

以下的章節將說明登入Grafana後的相關操作。

Dashboard（儀錶板）

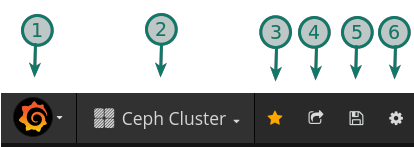

Dashboard上層工具列：

工具列位於Dashboard的最頂端。 左邊的工具列項目：主功能及Dashboard相關

  1. 主功能選單：主選單會因權限而顯示對應的項目，可操作有Dashboard、Alerting、Data source、Plugins、Admin等相關功能。
  2. 切換Dashboard：下拉式選單，可點擊後切換顯示不同的Dashboard
  3. 加入最愛：將常用的Dashboard加到最愛
  4. 分享Dashboard
  5. 儲存目前變更
  6. Dashboard設定

右邊的工具列項目：時間間隔控制

  1. Zoom Out：將目前時間的區間放大，左右箭頭可以切換時間前後。

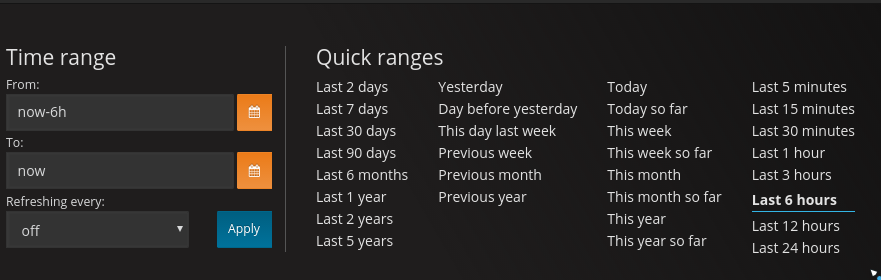

  2. 變更區間按鈕：目前Dashboard所顯示資料的時間區間。左半Time range的部份是目前這個Dashboard資料顯示的時間區間以及畫面更新的設定。右半邊的Quick ranges讓使用者可以快速切換時間區間。
  3. 重新整理按鈕：重新整理Dashboard顯示畫面

Dashboard/Row（列）/Panel（面板)：

  1. Dashboard：是Grafana的顯示核心，由多個Row所組成的。
  2. Row:一個Row是畫面上一個橫列的空間。

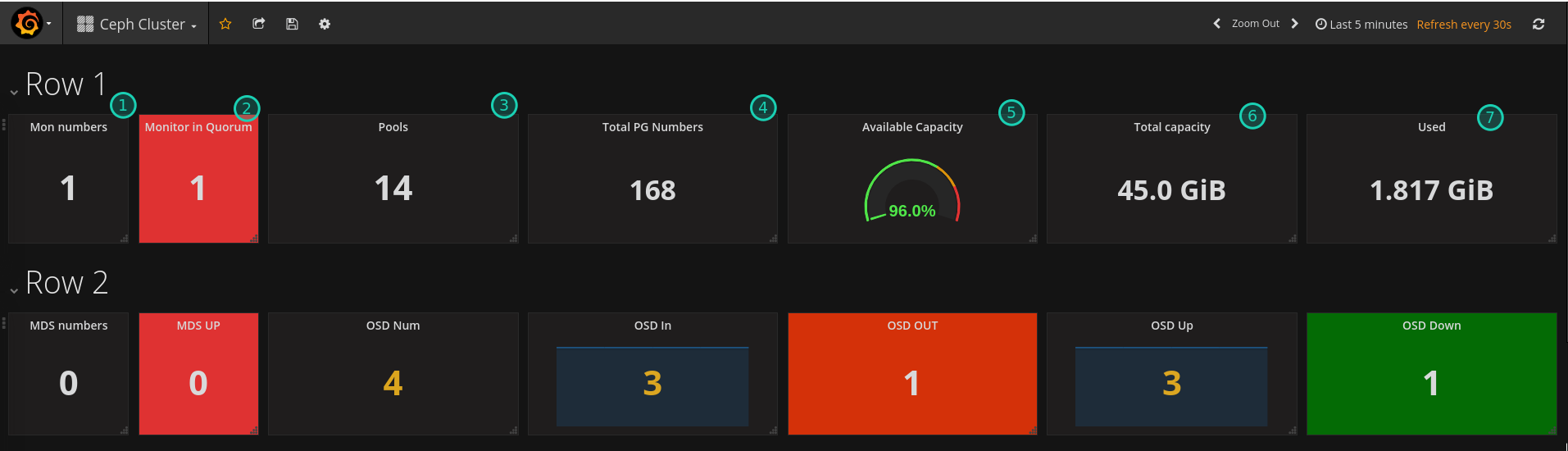

  3. Panel:在Row裡各別顯示的項目就是Panel，每個Panel可以顯示各種不同的類型的資訊，以下的圖例：Row1和Row2顯示不同的項目，一個Row有7個Panel在裡面。

Row操作項目

每個Row的左側有一個icon，點擊後會出現Row的操作項目

新增Row/刪除Row/新增Panel

  1. 在Dashboard上按下新增Row的按鈕即可增加Row
  2. 點擊左側Row操作項目的icon，點選刪除
  3. 新增Panel：
    1. 點擊Row左側的icon，點擊「+Add Panel」
    2. 選擇要增加的Panel類型

Panel操作項目

點擊Panel的名稱會出現Panel的操作項目

新增Panel

  1. 點擊Row左側的icon，點擊「+Add Panel」
  2. 選擇要增加的Panel類型

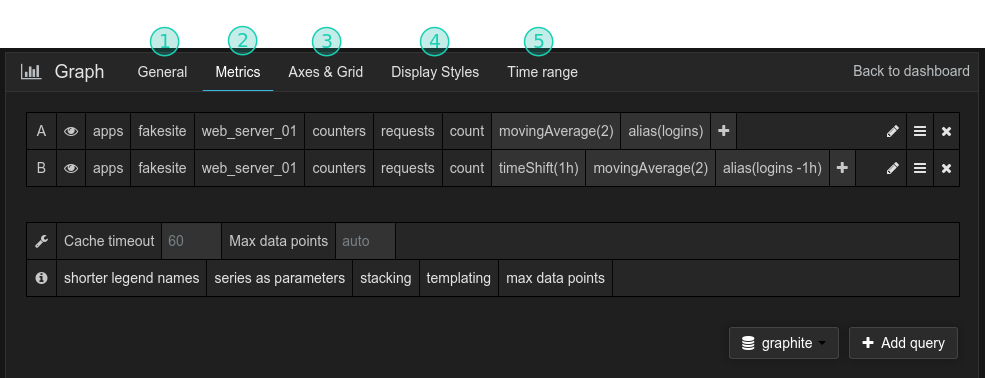

    Query Editor

    顯示資料的查詢及其它相關設定包含Metrics(指標)、Axes & Grid（座標軸及格線)、Display Styles(顯示風格)等相關項目
  3. General：設定Panel的Title，寬、高，透明度。
  4. Metrics：Grafana可對應不同的資料來源，使用者可以在這裡進行顯示資料的查詢，設定。
  5. Axes & Grid：Panel的型態是"Graph"時，設定X軸、Y軸顯示的單位
  6. Display Styles：圖型的類型（柱狀、線條、點），線條的組細等
  7. Time range：時間區間設定，在這裡的設定將會覆蓋Dashboard的設定，設定後這個Panel顯示的時間區間將可不同於其它跟隨Dashboard設定的Panel。
